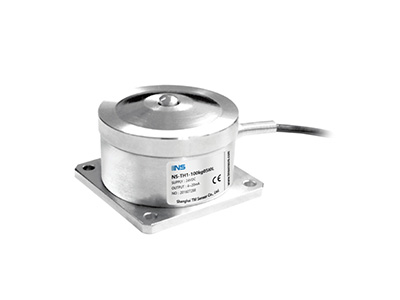

稱重傳感器基于這樣一個原理：彈性體（彈性元件，敏感粱）在外力作用下產生彈性變形，使粘貼在它表面的電阻應變片（轉換元件）也隨同產生變形；電阻應變片變形后，它的阻值將發生變化（增大或減?。?。再經相應的測量電路把這一電阻變化轉換為電信號（電壓或電流）輸出，從而完成了將外力變換為電信號的過程。

由此可見，電阻應變片、彈性體和檢測電路是稱重傳感器中不可缺少的幾個主要部分。

1.電阻應變片

電阻應變片是把一根電阻灶機械地布置在一塊有機材料制成的基底上，即成為片應變片。

2.彈性體

彈性體是個有特殊形狀的結構件。它的功能有兩個，首先是它承受稱重傳感器所受的外力，對外力產生反作用力，達到相對靜平衡；其次，它要產生一個高品質的應變場（區），使粘貼在此區的電阻應變片比較理想的完成應變電信號的轉換任務。

3.檢測電路

檢測電路的功能是把電阻應變片的電阻變化轉變?yōu)殡妷狠敵觥?/span>

稱重傳感器測試電氣連接時：

（1）稱重傳感器的信號電纜，不和強電電源線或控制線并行布置（例如不要把傳感器信號線和強電電源線及控制線置于同一管道內）。若它們必須并行放置，那么，它們 之間的距離應保持在50CM以上，并把信號線用金屬管套起來，不管在何種情況下，電源線和控制線均應絞合起來，合程度50轉／米。

（2）若稱重傳感器信號線需要延長，則應采用特制的密封電纜接線盒。若不用此種接線盒，而采用電纜與電纜直接對接（錫焊端頭），則應對密封防潮特別予以注意，接好后應檢驗絕緣電阻，且需達到標準（2000～5000M），必要時，應重新標定傳感器，若信號電纜線很長，又要保證很高的測量精度，應考慮采用帶有中繼 放大器的電纜補償電路。

（3）所有通向顯示電路或從電路引出的導線，均應采用屏蔽電纜。屏蔽線的聯接及接地點應合理。若未通過機械框架接地，則在外接地，但屏蔽線互相聯接后未接地，是浮空的。

（4）稱重傳感器輸出信號讀出電路不應和能產生強烈干擾的設備（如可”控硅，接觸器等）及有可觀熱量產生的設備放在同一箱體中，若不能保證這一點，則應考慮在它 們之間設置障板隔離之，并在箱體內安置風扇，用以測量傳感器輸出信號的電子線路，應盡可能配置獨立的供電變壓器，而不要和接觸器等設備共用同一主電源。
